Inline (production-line) static room: claves de ingeniería para integrar el "silencio" en la línea de producción
En la era de la full inspection, ¿cómo lograr que el producto atraviese la línea de producción para completar la prueba de ruido? Analizamos el silenciamiento de aberturas, el ajuste al takt time y el diseño de vibration isolation de la inline (production-line) static room.

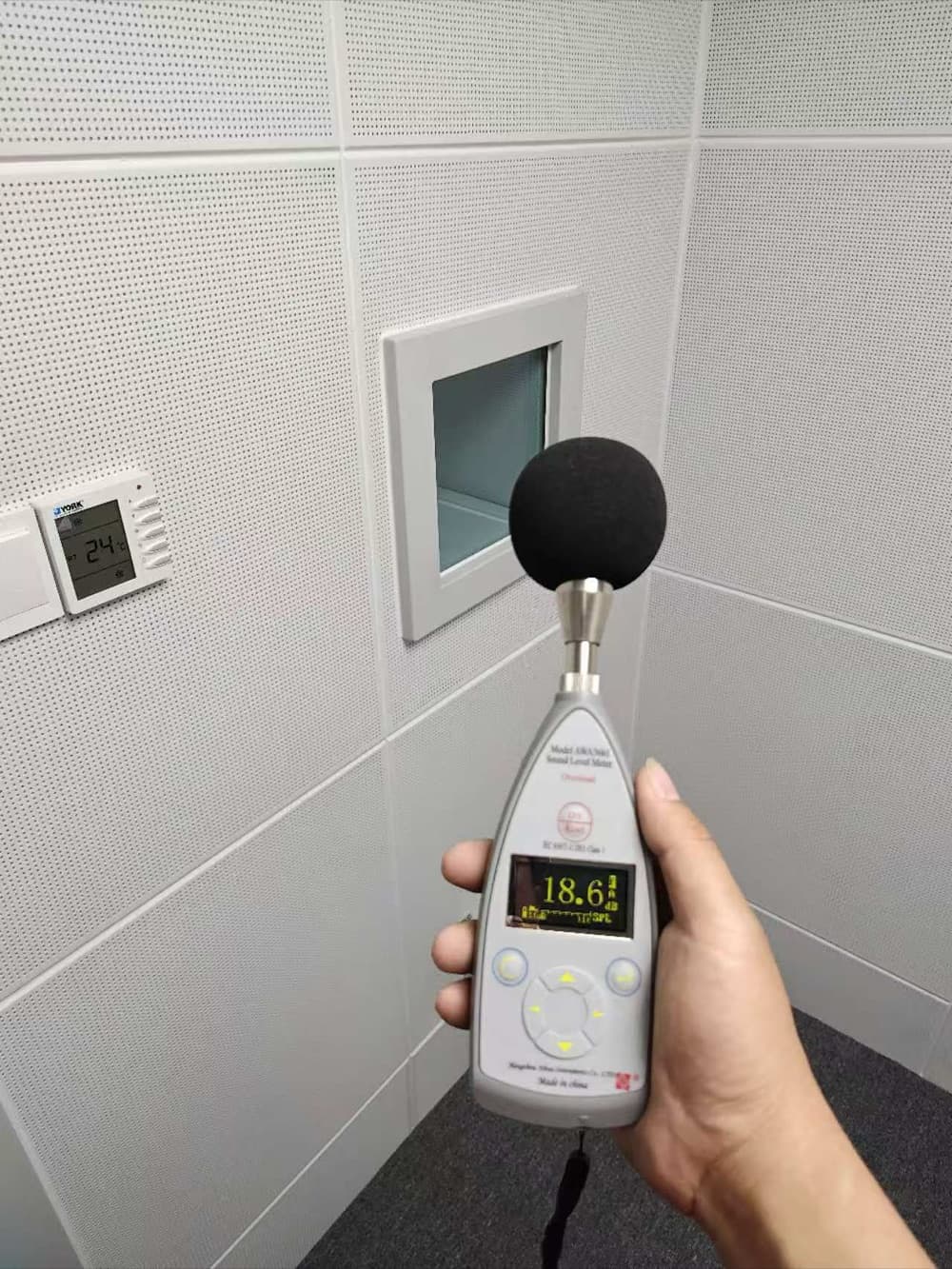

Cuando la prueba de ruido pasa de la sampling inspection a la full inspection, la static room independiente ya no puede cumplir con el takt time, y la inline (production-line) static room se vuelve una necesidad imprescindible: el producto atraviesa la línea de producción y entra en el recinto para completar la prueba, y aun dentro de una nave ruidosa hay que reducir el ruido de fondo por debajo de 30 dBA. Esto plantea tres grandes desafíos de ingeniería.
Desafío uno: aberturas y silenciamiento

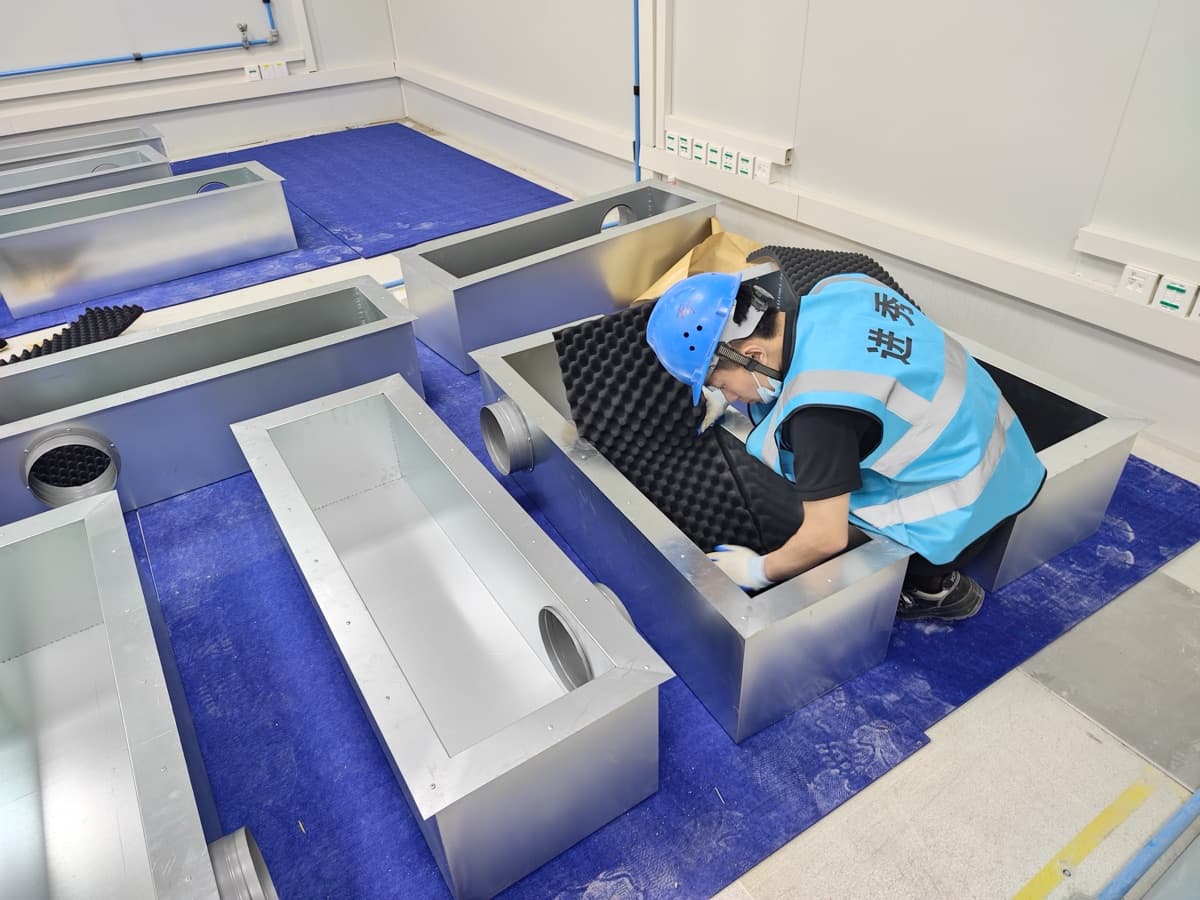

La línea de producción debe atravesar los muros, por lo que inevitablemente se abren entradas y salidas de alimentación. Las aberturas son el punto débil del aislamiento acústico, por lo que requieren canales de absorción y silenciamiento de sonido que, además de permitir el paso fluido del producto, impidan que el ruido se "filtre" hacia adentro. La longitud del canal, el material de absorción de sonido del recubrimiento interior y la trayectoria del flujo de aire deben calcularse.
Desafío dos: ajuste al takt time
El ritmo de entrada y salida de la static room debe encajar con precisión con el takt time de la línea de producción; de lo contrario se convierte en un cuello de botella. La apertura y cierre de la puerta, el transporte y la secuencia temporal de prueba del equipo deben coordinarse con el MES / la línea de producción, logrando que "el producto llegue, el recinto esté en silencio, la prueba sea precisa y salga de inmediato".
Desafío tres: vibration isolation y bajas frecuencias

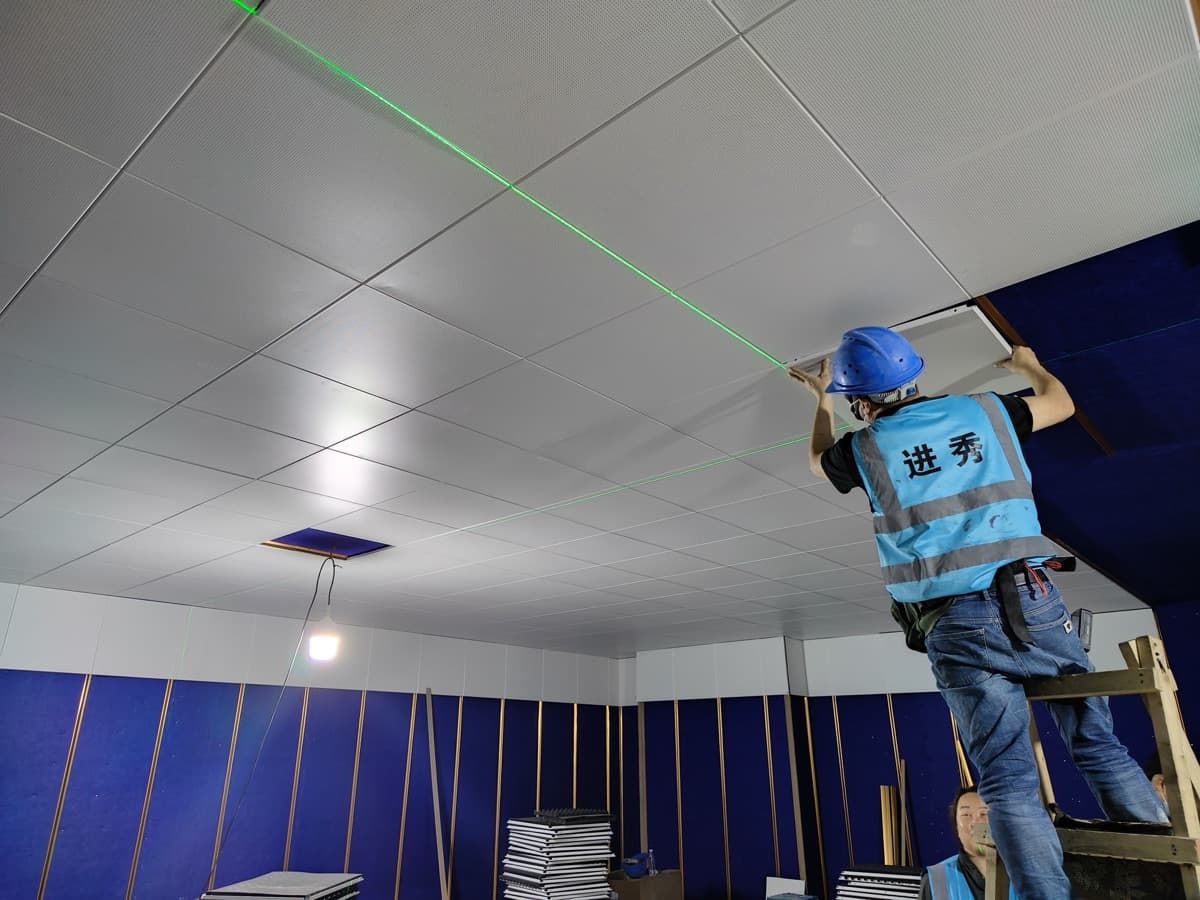

Los equipos de la línea de producción, las bandas transportadoras y el estampado circundante generan una transmisión sólida continua y vibraciones de baja frecuencia. La inline (production-line) static room emplea una estructura flotante integral de "piso flotante" y un vibration isolation con amortiguamiento de alto rendimiento, cortando las rutas rígidas de transmisión del sonido y enfocándose en suprimir las frecuencias medias y bajas; esto suele ser la clave para que la solución integrada en línea cumpla o no los requisitos.
Un caso comprobado
En el proyecto de inline (production-line) static room de una importante planta de manufactura por contrato, tras los análisis de tres o cuatro fabricantes especializados se concluyó que no se podía alcanzar un ruido de fondo interior por debajo de 30 dBA dentro de la nave; finalmente Jinxiu lo logró y obtuvo el reconocimiento del cliente. Actualmente, más del 95% de las inline (production-line) static rooms en uso de ese cliente y el 100% de los proyectos de líneas de producción de nueva construcción son suministrados por Jinxiu.
Si estás planificando una estación de prueba acústica para full inspection en línea, Jinxiu puede elaborar una solución personalizada y una evaluación in situ con base en la distribución de la línea de producción y el takt time.
